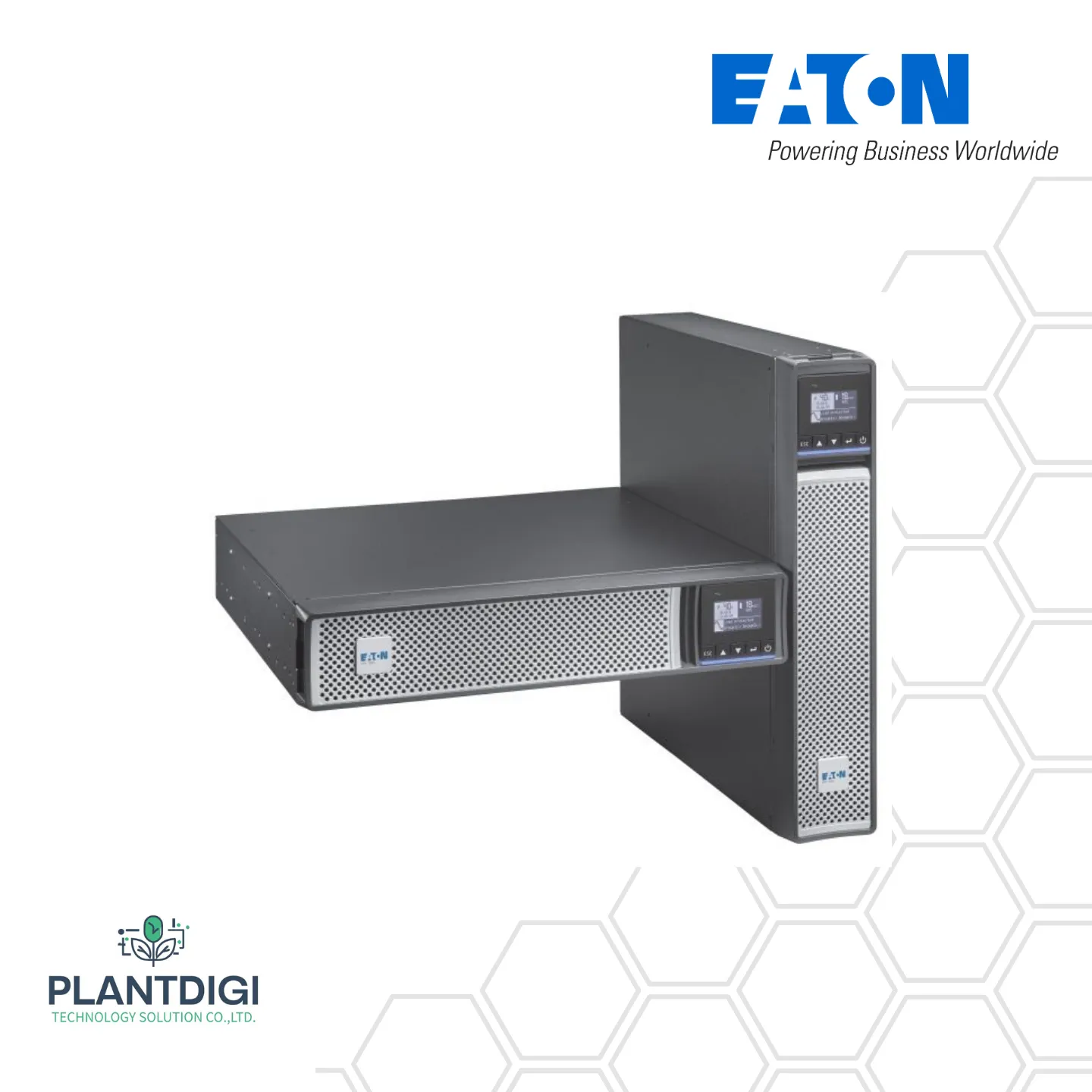

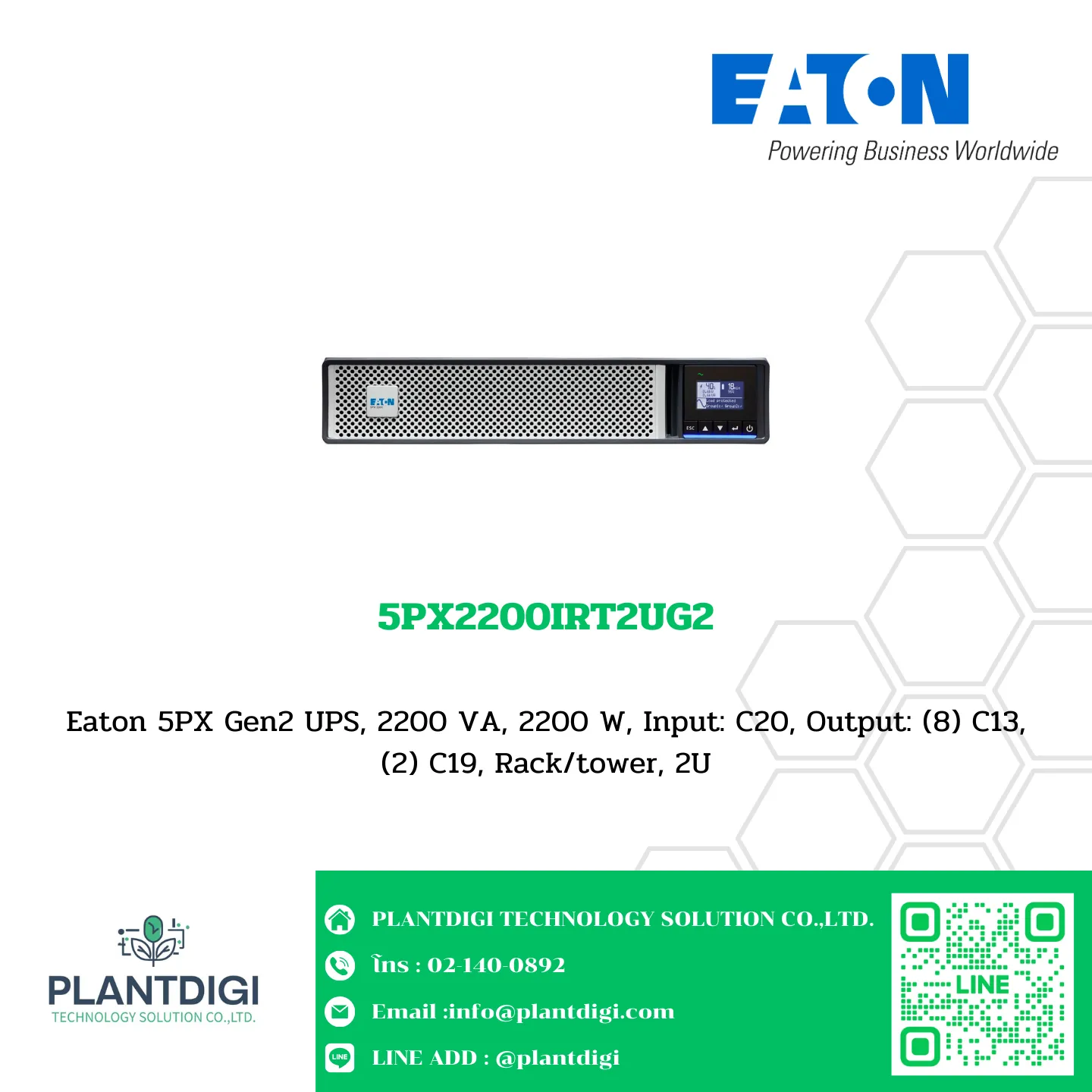

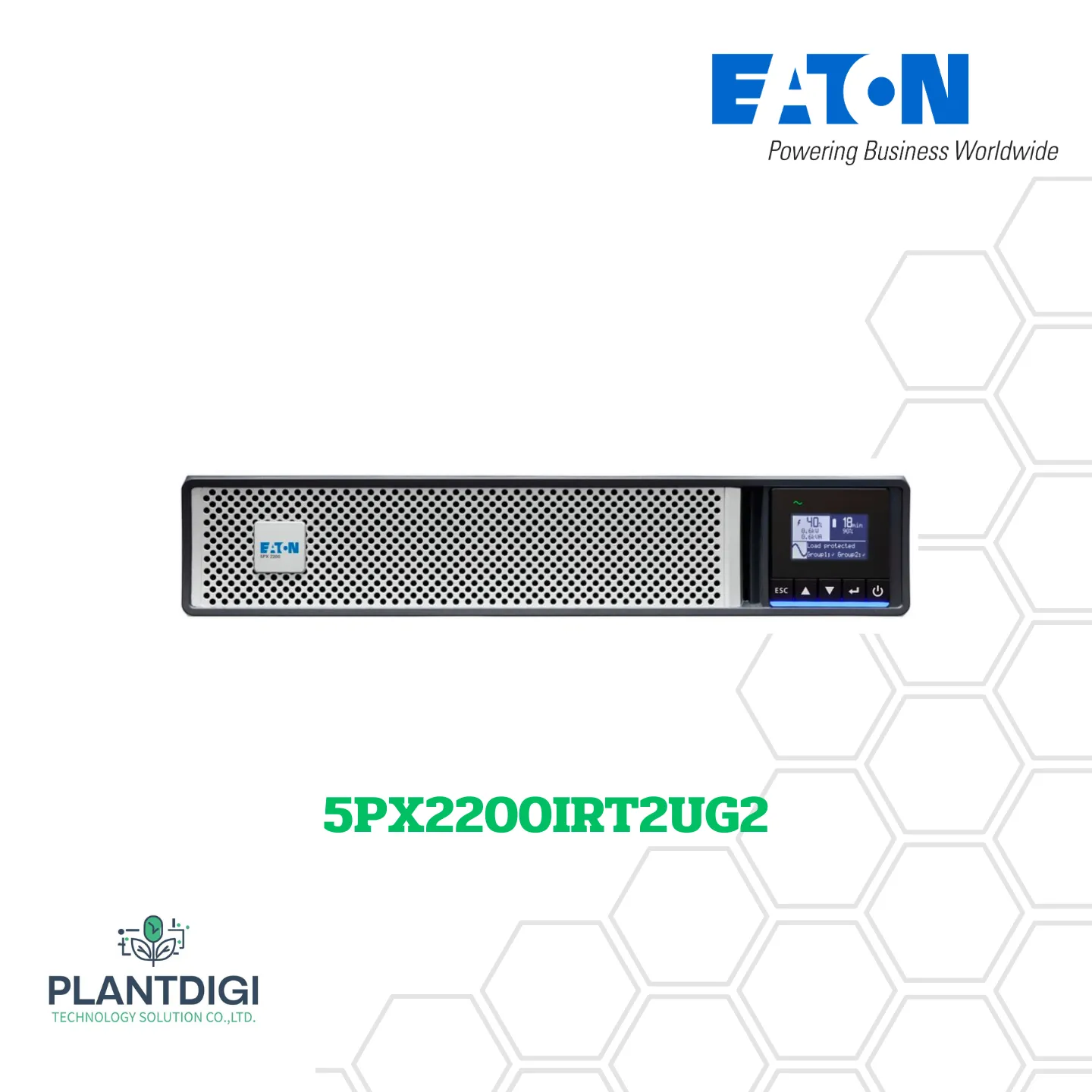

เครื่องสำรองไฟ Eaton 5PX Gen2 UPS รุ่น 5PX2200IRT2UG2

Eaton 5PX2200IRT2UG2

General Specifications



Product Name: Eaton 5PX Gen2 UPS

Catalog Number: 5PX2200IRT2UG2

Product Length/Depth: 603 mm

Product Height: 85.5 mm

Product Width: 438 mm

Product Weight: 28.2 kg

Topology: Line-interactive

Form factor: Rack/tower

Rack size: 2U

Construction type: 482.6 mm (19 inch) device

Color: Black/silver

VA rating: 2200 VA

Wattage: 2200 W

Rack mounting kit: Yes

Package contents:

• Input cable
• Rack-mounting kit
• (2) Supports for tower mounting
• Cable locking system
• USB cable
• Serial cable
• (2) IEC-IEC cables
• Quickstart guide
• Safety instructions

Auto shutdown function: Yes

Primary frequency – max: 70 Hz

Primary frequency – min: 47 Hz

Input connection: C20

Input cord length: 1.8m

Input nominal voltage: 230V default (200/208/220/230/240V)

Nominal frequency: 50-60 Hz

Input frequency range: 47-70 Hz (50 Hz system), 56.5-70 Hz (60 Hz system), 40 Hz in low sensitivity mode

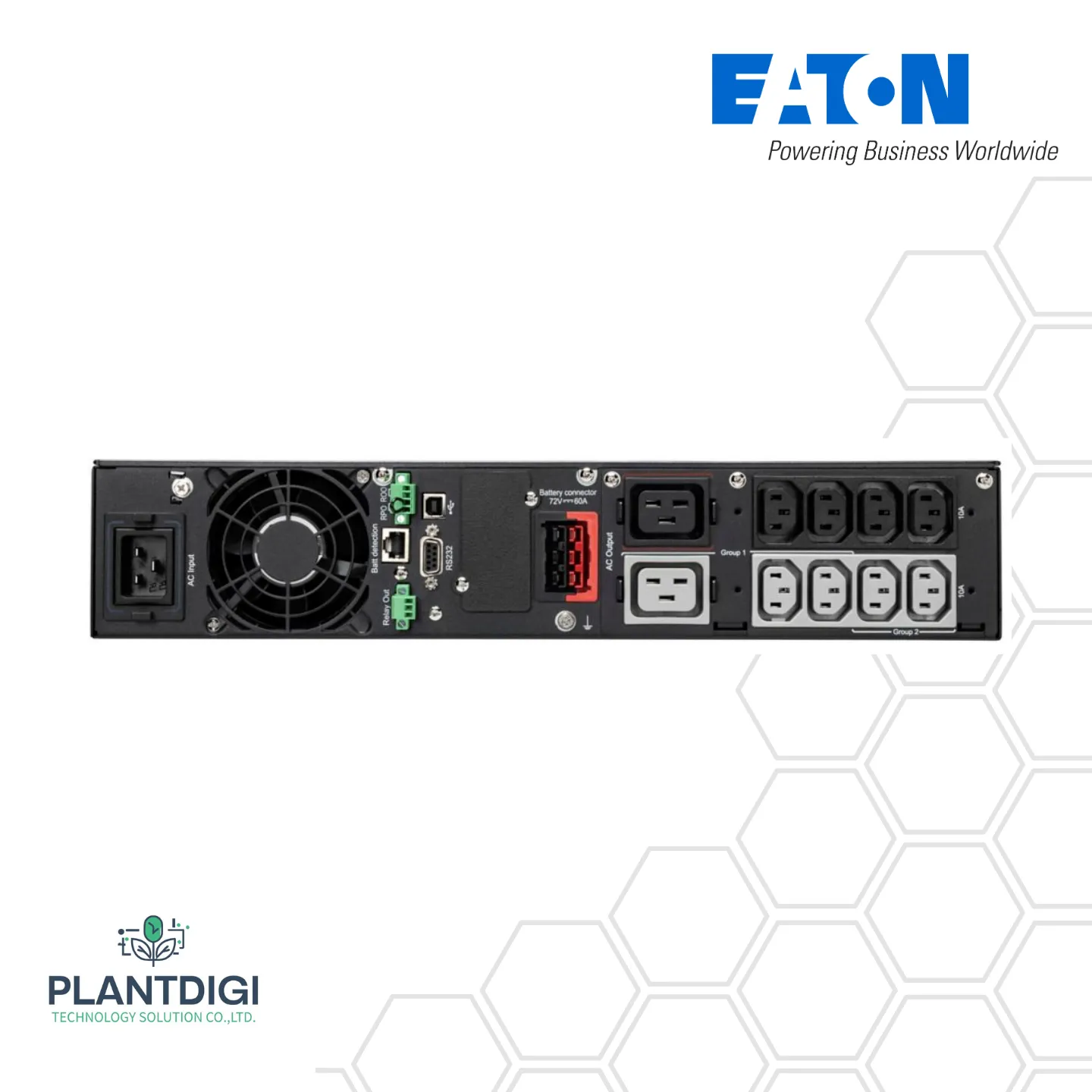

Receptacle: (8) C13, (2) C19

Number of output connections French standard (Type E): 0

Number of Outputs C13: 8

Number of Outputs C19: 2

Number of outputs hardwired: 0

Num of Outputs PC (SCHUKO): 0

Output waveform: Sine wave

Voltage: 230V

Output nominal voltage: 230V default (200/208/220/230/240V)

Feed type: 1

Voltage type: AC

Runtime graph

Battery management: ABM & Temperature compensated charging method (user selectable), Automatic battery test, deep discharge protection, automatic recognition of external battery units

Battery replacement: User replaceable

Battery rating: 12 V / 7 Ah

Battery type: Lead-acid maintenance-free (replaceable)

Extended battery capability: Yes

Runtime at half load: 10 min

Communication

USB port: HID compliant

Serial port: RS232

Mini-terminal block: For remote On/Off and Remote Power Off

Mini-terminal block for output relay Dry contacts: (3 outputs, 1 input, optocoupler, DB9)

Expansion slots: One slot for optional communication card

Includes network card: No

Software compatibility: Eaton Intelligent Power Manager, Eaton Intelligent Power Protector

User interface

Multilingual graphical LCD display Type of interface: Other

Potential free switch contact: Yes

Environmental Specifications

Altitude: 3000 m

Noise level: <40 dB at 1 meter

Relative humidity: 0-90% non-condensing

Temperature range: 0° to 40°C (32° to 104°F), batteries recommended max. 25°C (77°F)

Input voltage – max: 294 V

Input voltage – min: 150 V

Output voltage – max: 240 V

Output voltage – min: 200 V

Secondary frequency – max: 60 Hz

Secondary frequency – min: 50 Hz

Battery quantity: 6 Efficiency: 98%

Efficiency (eco-mode): 0%

Input voltage range: 160-294 V (adjustable to 150-294 V)

Max number of battery packs: 4

Output frequency: 50/60 Hz

Output power factor: 1

Output voltage range: 230 V (+6%/-10%)

Phase (input): 1

Phase (output): 1

Voltage distortion output (linear load) – max: 0%
